Буроинъекционные сваи
от 1320 рублей за метр

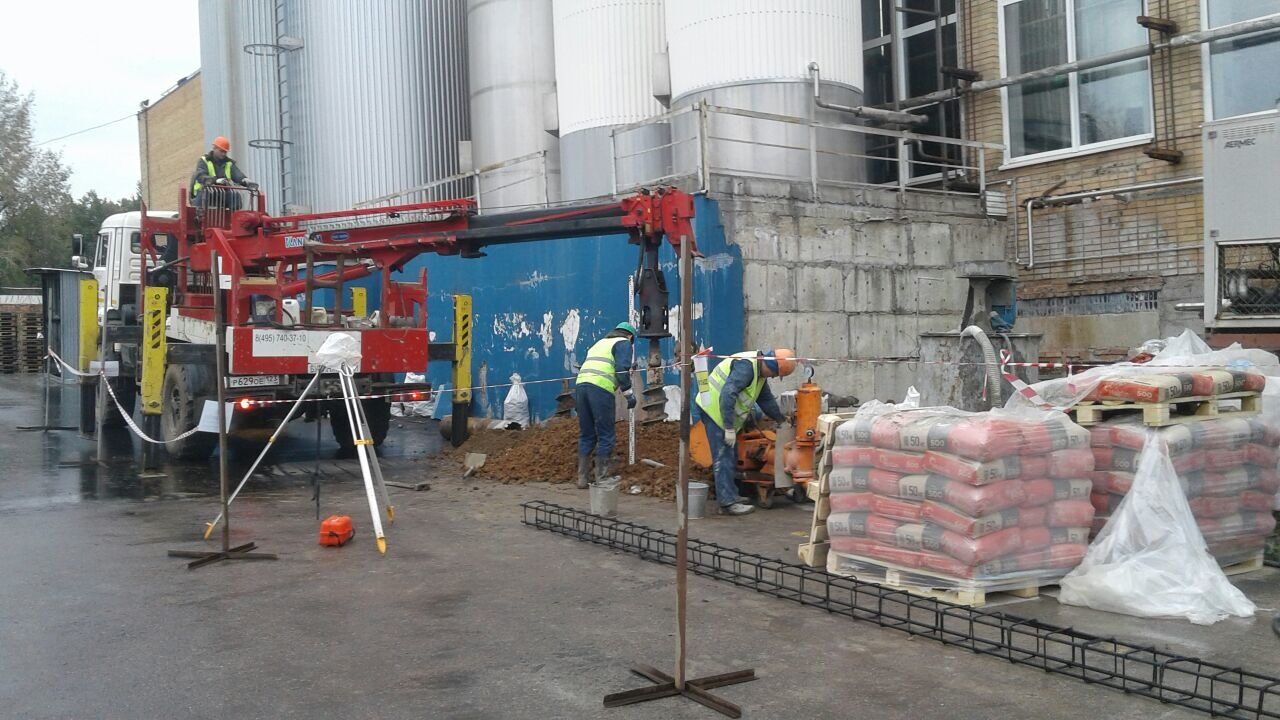

Компания «БУРИНЖСТРОЙ» выполняет работы по устройству буроинъекционных скважин для сооружения и усиления оснований фундаментов. Мы получили допуски СРО на выполнение строительных работ, обладаем достаточным опытом и современным буровым оборудованием.
Эта разновидность свай нашла применение:
- при ведении нового строительства в непосредственной близости от имеющихся сооружений
- при необходимости эффективно и надежно усилить фундамент пребывающего в аварийном состоянии здания
- в иных ситуациях, когда реализация прочих методик невозможна ввиду больших габаритов стандартного оборудования или из-за недопустимости создания вибрационных и ударных нагрузок
Технологические особенности процесса позволяют полностью исключить наличие ударов и вибрации и выполнять устройство фундаментов в условиях самой плотной застройки.
| Цены на буроинъекционные сваи | |
|---|---|
| Диаметр сваи | Стоимость работ |
| 150 мм | 1980 руб/м |
| 180 мм | 2230 руб/м |
| 200 мм | 2475 руб/м |
| 220 мм | 2970 руб/м |
| 250 мм | 3220 руб/м |
| 300 мм | 3715 руб/м |
| 320 мм | 3960 руб/м |
| 350 мм | 4210 руб/м |
| 400 мм | 4455 руб/м |
| 450 мм | 4705 руб/м |
Наши преимущества
Большой опыт проведенных работ в сложных условиях. Гарантированное качество выполнения!
| 2019 | Реконструкция Спортивного комплекса «Воробьёвы горы». Универсальная стартовая площадка и эстакада | г. Москва, ЗАО, р-н Раменки, ул. Косыгина вл. 28., земельный участок с кадастровым номером 77:07:0010001:1246 | Устройство буроинъекционных свай Ø 250 мм |  |
| 2020 | Капитальный ремонт здания | Московская обл., г. Химки, 74 км. МКАД, вл. 3 | Устройство буроинъекционных свай Ø250мм |  |
| Все объекты | ||||
Методика устройства
Обустраивают буроинъекционные сваи по следующей технологии:
- С использованием шарошечного долота либо шнекового бура выполняют проходку на расчетную глубину. Работы по созданию скважин на обводненных грунтах проводят с применением защиты в виде обсадных труб или бентонитового раствора;
- Технология CFA – бурение полым шнеком с последовательным его наращиванием без извлечения грунта. Бетонирование через полость шнека выполняют с одновременным его подъемом, после чего в скважину погружают арматурный каркас.
- Обсадные трубы погружают в грунт буровой установкой при одновременном бурении скважины под их защитой. После достижения расчетной глубины в скважину погружают арматурный каркас и бетонируют ее (при этом обсадные трубы извлекают).
- Раствор бентонитовых глин, подаваемый в скважину при бурении, благодаря создаваемому им избыточному давлению удерживает частицы грунта и укрепляет стенки. При этом на поверхность выносятся разрыхленные породы. Скважину заполняют бетоном по методу ВПТ, при этом происходит постепенное вытеснение раствора.
- По завершению бурения скважину промывают глинистым раствором оптимальной для данных условий плотности на протяжении 3-5 минут;
- Подготовленную таким образом скважину заполняют инъекционным раствором. Он представляет собой однородную бетонную смесь мелкой зернистости с маркой удобоукладываемости П4 по ГОСТ 7473.
Готовят раствор непосредственно перед использованием в скоростных смесителях на строительной площадке, а в скважину его подают по нагнетательному трубопроводу или по буровому ставу по схеме «снизу вверх» до выхода чистого раствора из скважины.
Основные преимущества описанной технологии:
- минимизация объема дорогостоящих земляных работ,
- высокая скорость проведении операции,
- надежность,
- отвердевание инъекционного раствора даже в условиях минусовых температур окружающей среды.
Технологии и методы устройства буровых свай
В строительстве нашли распространение следующие виды свай:
- забивные - изготавливаются из железобетона в заводских условиях и погружаются в грунт молотами или вибропогружателями без предварительного бурения или с бурением лидерных скважин;
- полые сваи-оболочки - погружаются в грунт и заполняются бетоном;
- набивные - в скважины, изготовленные методом вытеснения грунта, закачивают бетонную смесь и погружают каркас;
- буровые - скважины бурят и заполняют бетоном, далее опускают каркас;
- с обсадными трубами - после бурения скважины обсаживают трубами, затем заполняют бетоном;
- винтовые - металлические сваи с винтовыми наконечниками ввинчивают в грунт.
Буроинъекционные сваи являются разновидностью буровых. Их особенность - подача бетонной смеси непосредственно в забой. Для устройства буроинъекционных свай применяют технологии, обеспечивающие высокую производительность труда при минимальных затратах.
Технология CFA (НПШ)
Технология непрерывного полого шнека CFA заключается в бурении скважины шнековой установкой. Бетонная смесь в забой подается при подъеме бурового инструмента через полость, расположенную в нем. Технология обеспечивает:
- непрерывную бетонировку, что положительно сказывается на прочности сваи;
- подачу бетонной смеси под давлением для плотного сцепления бетона с грунтом;
- высокую производительность труда - время устройства сваи - 40 - 50 минут.
Метод НПШ применяют на грунтах средней твердости без включений крупных валунов. Для увеличения производительности труда необходимо на площадке установить бетонную плиту с отверстиями в точках бурения скважин.
Разрядно-импульсная технология (РИТ)
В скважину, заполненную жидким бетоном, подают высоковольтные электрические импульсы. В результате возникающих разрядов бетон и грунт уплотняются, скважина расширяется. Уширение зависит от характеристик грунта, подаваемой энергии и может достигать двукратной величины от первоначального диаметра.
Разрядно-импульсная технология позволяет:
- улучшить характеристики грунта;
- получить сваи, имеющие заданные характеристики и высокую несущую способность;
- снизить влияние буровых работ на близко расположенные здания;
- уменьшить объемы вынимаемого грунта и используемого бетона.
Анкерные системы
Анкерная система "Буран" представляет собой винтовой само-забуривающийся инструмент для устройства буроинъекционных свай. Подобную конструкцию имеют системы "Атлант" и "Титан". Устройства состоят из:
- буровой коронки;
- винтовых пустотелых штанг с соединительными муфтами;
- центратора;
- опорной пластины, прижимаемой анкерной гайкой.
Инструмент забуривается в скважину, в процессе бурения штаги наращиваются. После достижения проектной отметки через полость штанги в забой подается бетон. Штанга остается в скважине, выполняя функции армирующего элемента и анкера. Применение системы "Буран" обеспечивает:
- высокие темпы устройства свай;
- несущую способность до 1500 кН;
- работу в стесненных условиях;
- уплотнение грунта в стенах скважин;
- минимум вибраций при ведении работ.
Анкерные системы "Буран" наиболее эффективны при бурении в песчаных, крупнообломочных и гравелистых грунтах.
Применение буроинъекционных свай
Буроинъекционные скважины применяют для:
- крепления откосов, стен котлованов, траншей, сводов горных выработок и туннелей;
- устройства свайных фундаментов и шпунтовых ограждений;
- усиление строительных конструкций;
- усиления подземных строительных конструкций;
- исправления крена зданий;
- армирования грунтов.
Технологии изготовления буроинъекционных свай защищены многочисленными патентами. Для выполнения своего назначения сваи должны соответствовать требованиям действующих нормативов.
Нормативные документы и исполнительная документация
Характеристики и порядок устройства буронабивных свай регламентируются:
- ГОСТом "Сваи. Методы полевых испытаний";
- Сводом Правил СП 24.13330.2011 "Свайные фундаменты";
- Сводом правил 45.13330.2012 "Земляные сооружения, основания, фундаменты";
- Рекомендациями Госстроя по применению буроинъекционных свай.
Нормативными документами предусмотрены следующие характеристики и допуски:
- диаметр свай - 120 - 450 мм;
- отклонения от проектных углов наклона - 2°;
- отклонения от проектной глубины - 0,3 м;
- прочность бетона через 28 дней - более 30 МПа;
- давление опрессовки свай - 0,2—0,3 МПа;
- расход инъекционного раствора - 1,25 - 2,5 объема скважины.
Устройство свай осуществляется по проектам, разработанным на основании заданий, нормативных документов и результатов инженерно-геологических изысканий. Частью проектов являются технологические карты производства работ. В проекте приводятся:
- горно-геологические условия;
- план расположения скважин;
- количество, диаметр, глубина, конструкция свай, расстояния между ними;
- расчеты несущей способности грунтов и свай;
- состав бетонной смеси и конструкция каркаса;
- перечень бурового оборудования и технология выполнения работ.
В процессе сооружения свай ведется исполнительская документация:
- журналы производства работ, цементации и изготовления свай;
- акты на скрытые работы;
- фактическая схема расположения скважин;
- отчеты по результатам испытаний.
Приемка выполненных работ оформляется соответствующим актом.
Особенности устройства буроинъекционных свай
Для устройства буроинекционных свай применяются ямобуры на гусеничном и колесном ходу, универсальные буровые установки, малогабаритные станки, растворонасосы, оборудование для статических испытаний. Технологию изготовления свай выбирают исходя из горно-геологических условий и степени стесненности на строительной площадке.
Глинистый раствор, используемый при бурении, должен обеспечивать устойчивость стенок скважин и имеет удельный вес 1,05-1,15 гс/см3. Состав цементно-песчаной смеси для заполнения скважины подбирают экспериментально исходя из заданной марки бетона. В раствор вводят пластификаторы. При изготовлении раствора М200 примерное соотношение цемент-песок-вода составляет 1.0:1.18:0.65.
Скважину опрессовывают при давлении 0,2-0,4 МПа на протяжении 2 - 3 минут. Если расход бетона превышает 2,5 объема скважины, опрессовку приостанавливают и продолжают через 12 часов.
Испытания проводят по заранее разработанной программе. Им подвергаются отобранные образцы бетона и специально изготовленные опытные сваи (1% от общего количества). Целью испытаний является определение фактической несущей способности свай. Итоги испытаний указываются в отчетах.
Приемка свай в эксплуатацию производится на основании проектной и исполнительской документации и оформляется актом.
Стоимость работ
Стоимость устройства свай зависит от горно-геологических условий, количества, диаметра и глубины свай, конструкции арматурного каркаса, условий ведения работ. Средние цены устройства буроинъекционных свай колеблются в пределах 1320 - 3135 руб./м при диаметрах 150 - 450 мм.
Точная стоимость определяется на этапе проектирования при составлении сметы. При разработке смет применяются расценки, предусмотренные нормативными документами, с поправочными коэффициентами на условия работ. Пример сметы на устройство буроинъекционных свай представлен ниже.
Если вы нуждаетесь в укреплении фундаментов, креплении стен подземной части сооружений, армировании грунтов или сооружении свайных фундаментов, закажите устройство буроинъекционных свай компании «БУРИНЖСТРОЙ». Также наши специалисты эффективно проведут испытание грунтов сваями.
Специалисты компании разработают проектно-сметную документацию и выполнят работы в строгом соответствии с заданием и требованиями нормативных документов. Большой опыт работы, использование передовых технологий, оснащение производства современной буровым оборудованием позволяет нам выполнять работы любой сложности.
 |
|
