Крепление шпунтового ограждения котлована: обвязочные пояса, распорки и схемы раскрепления

Крепление шпунтового ограждения образует единую расчётную систему из шпунтовой стены, обвязочных поясов, распорок, подкосов или грунтовых анкеров. Сам шпунт воспринимает боковое давление грунта и воды, однако его устойчивость и допустимые перемещения зависят от глубины выемки, длины заделки ниже дна, характеристик грунта, уровня подземных вод и нагрузок у бровки котлована.

По мере разработки грунта расчётная схема меняется: уменьшается пассивное сопротивление со стороны выемки, возрастают изгибающие моменты и горизонтальные перемещения ограждения. Поэтому при устройстве шпунта необходимость дополнительного крепления определяют не по одной фиксированной глубине, а расчётом для последовательных стадий разработки котлована.

Особенно жёсткие требования к перемещениям возникают рядом с существующими зданиями, дорогами и инженерными сетями. Здесь важна не только общая устойчивость ограждения, но и его деформативность: даже конструкция с достаточным запасом несущей способности должна ограничивать смещения так, чтобы воздействие на окружающую застройку оставалось в пределах принятых для объекта контрольных значений.

Когда шпунтовому ограждению требуется дополнительное крепление

Необходимость раскрепления определяют по результатам расчёта ограждения с учётом геологии, гидрогеологии, геометрии котлована, внешних нагрузок и этапности земляных работ. Консольная схема возможна только тогда, когда защемление шпунта ниже дна обеспечивает требуемую устойчивость и допустимые перемещения на всех расчётных стадиях.

С ростом глубины выемки, увеличением нагрузок у бровки или ужесточением требований к деформациям может потребоваться один или несколько ярусов удерживающих конструкций. При подготовке проекта ограждения котлована одновременно проверяют прочность шпунта, устойчивость системы, перемещения стен, усилия в креплениях и влияние принятой последовательности разработки грунта.

Таким образом, глубина сама по себе не определяет тип крепления. Два одинаковых по глубине котлована могут требовать принципиально разных решений из-за различий в грунтах, уровне подземных вод, конфигурации площадки и чувствительности соседних сооружений к дополнительным деформациям.

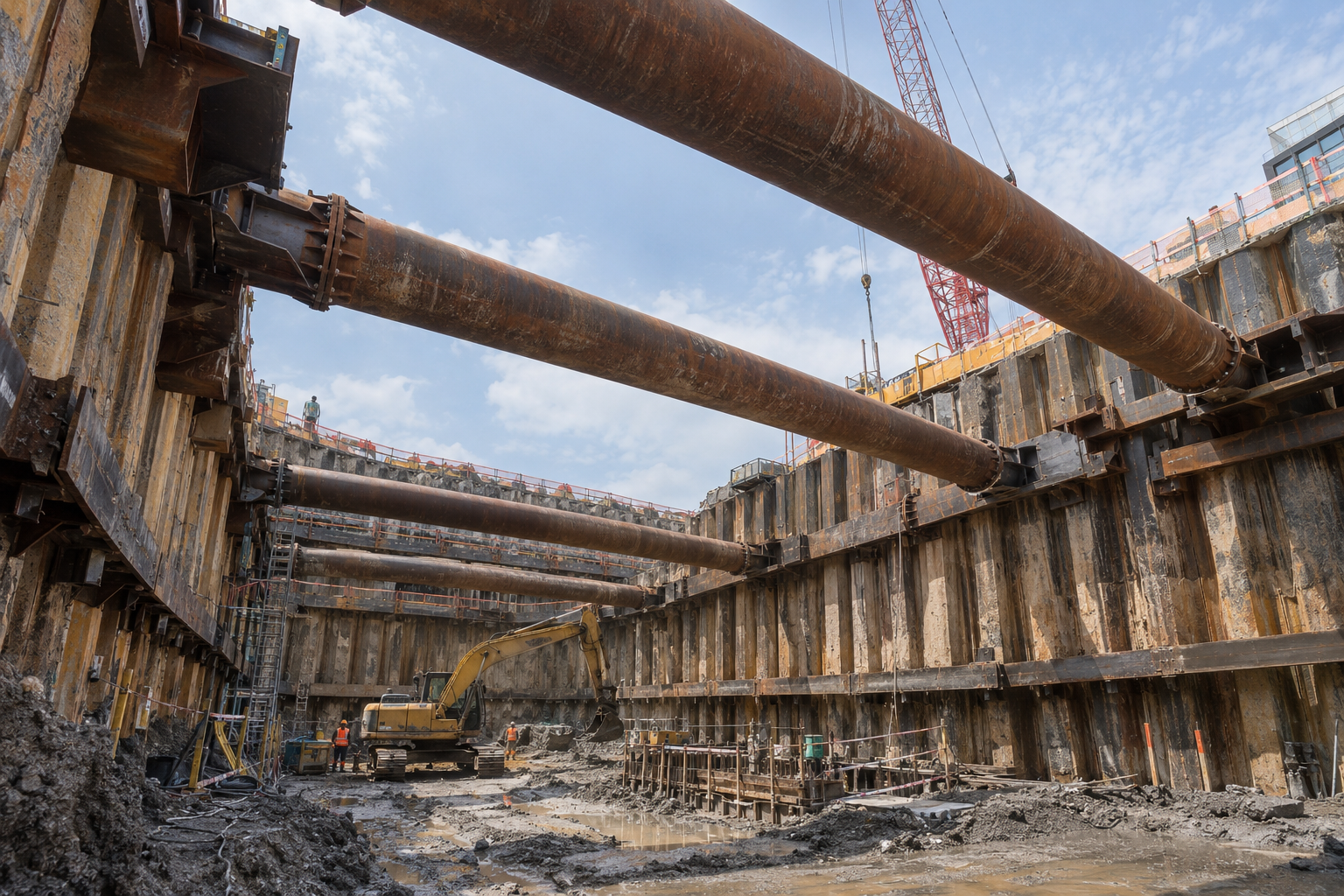

Из чего состоит распорная система шпунтового ограждения

Распорная система шпунтового ограждения замыкает значительную часть горизонтальных усилий внутри котлована. Обвязочные пояса воспринимают нагрузку от шпунтовой стены, распорки передают её между противоположными сторонами ограждения, а узлы сопряжения обеспечивают расчётную передачу усилий между отдельными элементами.

• Обвязочный пояс — горизонтальный металлический элемент вдоль внутреннего периметра котлована. Он собирает усилия от группы шпунтовых профилей и передаёт их на распорки, подкосы или другие удерживающие элементы. Обычно пояс выполняют из двутавров, швеллеров, труб или составных стальных сечений, подобранных по расчёту.
• Распорки — элементы, работающие преимущественно на сжатие и передающие усилия между противоположными участками ограждения. Их сечение, длину, шаг и уровень установки назначают по расчётным усилиям, геометрии котлована, условиям устойчивости и требованиям к перемещениям.
• Подкосы — наклонные элементы, применяемые там, где прямые поперечные распорки затрудняют производство работ или геометрия котлована требует иной передачи усилий. Опирание подкосов должно быть увязано с расчётной схемой днища, упорных конструкций или элементов фундаментной части здания.
• Узлы сопряжения передают сосредоточенные усилия между поясом, распорками и шпунтовой стеной. В этих местах предусматривают опорные столики, фасонки, рёбра жёсткости и сварные соединения, параметры которых определяют по действующим усилиям, а не только по геометрии элементов.

Обвязочный пояс выполняет не только передаточную функцию. За счёт совместной работы со шпунтовым рядом он распределяет локальные усилия между несколькими профилями и уменьшает риск местных деформаций в точках приложения нагрузок от распорок. Эффективность такой работы зависит от непрерывности пояса, качества стыков и корректного устройства опорных узлов.

Анкерная схема как альтернатива внутренним распоркам

Вместо поперечных распорок шпунтовую стену можно удерживать грунтовыми анкерами. Анкер передаёт растягивающее усилие от ограждения в массив грунта за пределами котлована и освобождает внутреннее пространство для разработки грунта, устройства фундаментной плиты и монтажа конструкций.

Применимость такой схемы определяется не только геологией. За ограждением должна существовать достаточная зона для размещения свободной и корневой частей анкера без пересечения с фундаментами соседних зданий, тоннелями, коллекторами, кабельными трассами и другими подземными объектами. Параметры грунта в зоне заделки непосредственно влияют на несущую способность анкера.

Как выбирают схему раскрепления

Выбор между консольной, распорной, анкерной и комбинированной схемами основан на совместной оценке нескольких факторов. Определяющее значение имеют не отдельные параметры, а их сочетание: глубина и конфигурация котлована, грунты, подземные воды, положение соседних сооружений, технология земляных работ и допустимые перемещения ограждения.

Глубина и геометрия котлована

С увеличением глубины возрастают изгибающие моменты в ограждении и усилия в удерживающих конструкциях. Одновременно усложняется распределение нагрузки по высоте стены, поэтому проект может предусматривать несколько ярусов креплений. Их количество и отметки определяют расчётом, сопоставляя усилия, перемещения и технологическую последовательность производства работ.

На выбор влияет и плановая конфигурация котлована. Для длинного прямоугольного участка можно организовать относительно регулярную систему поперечных распорок, тогда как сложный контур, локальные уширения и перепады глубины требуют отдельных узлов, диагональных элементов или сочетания нескольких схем.

Инженерно-геологические и гидрогеологические условия

Характеристики грунтов определяют давление на ограждение, величину возможных перемещений и условия работы зоны заделки. В слабых и водонасыщенных грунтах особое значение приобретают деформационный расчёт, устойчивость дна и корректный учёт порового и гидростатического давления.

Распорная система не требует размещения корневой части анкеров за границей котлована, однако её нагрузки также напрямую зависят от грунтовых условий. Анкерная схема, в свою очередь, требует подтверждённой несущей способности грунта в зоне заделки и достаточного пространства для формирования расчётной длины анкера.

Стеснённость городской площадки

В плотной застройке свободное пространство часто ограничено не только по поверхности, но и под землёй. Фундаменты соседних зданий, инженерные коммуникации и границы участка могут исключить возможность размещения анкеров, поэтому внутреннее раскрепление становится наиболее реалистичным решением.

У распорной схемы есть обратное ограничение: элементы занимают пространство внутри выемки и должны быть согласованы с движением экскаваторов, крановыми операциями, устройством фундаментной плиты и последующим демонтажем креплений. Выбор схемы поэтому оценивают одновременно с технологией производства основных строительно-монтажных работ.

Таблица показывает принципиальные различия схем, но не заменяет расчёт. На реальном объекте решение нередко оказывается комбинированным: на одних участках применяют распорки, на других — анкеры, а отдельные зоны усиливают дополнительными подкосами из-за локальной геометрии или внешних нагрузок.

Что определяют расчётом раскрепления

Расчёт должен воспроизводить работу ограждения не только в конечном состоянии, но и на промежуточных стадиях. Для каждой существенной отметки разработки грунта проверяют новую статическую схему, потому что установка очередного яруса крепления меняет распределение изгибающих моментов, поперечных сил, реакций и перемещений.

• Количество и отметки ярусов выбирают так, чтобы удерживать усилия и перемещения в расчётных пределах на всех стадиях разработки.
• Сечения обвязочных поясов и распорок определяют по сочетанию продольных сил, изгиба, устойчивости элементов и особенностям узлов.
• Шаг распорок или анкеров согласуют с нагрузкой на пояс, пространственной жёсткостью системы и возможностью безопасного производства работ.
• Перемещения шпунтовой стены сопоставляют не только с её собственной прочностью, но и с допустимым воздействием на расположенные рядом здания, дороги и коммуникации.
• Устойчивость дна и зоны заделки проверяют с учётом давления грунта, воды, фильтрационных процессов и фактической геометрии выемки.

Расчётные параметры должны быть согласованы с проектом производства работ. Даже достаточное по прочности сечение распорки не обеспечивает требуемую работу системы, если фактическая отметка её установки, способ опирания или момент включения в работу отличаются от принятой расчётной схемы.

Последовательность разработки грунта и монтажа креплений

Разработка котлована и устройство раскрепления образуют единый технологический процесс. В рамках устройства котлована грунт вынимают до предусмотренной проектом отметки, после чего монтируют соответствующий ярус пояса и распорок или выполняют анкеровку; дальнейшее углубление начинают после завершения предусмотренных для этой стадии работ.

Такая последовательность принципиальна, поскольку расчёт ограждения выполняется по стадиям. Если грунт выбирают ниже проектной отметки до включения очередного удерживающего элемента, высота свободно работающего участка шпунта увеличивается, а фактические изгибающие моменты и перемещения могут выйти за пределы значений, полученных для проектной схемы.

При изменении технологии нельзя ограничиваться формальной заменой последовательности операций. Новую стадию необходимо проверить расчётом и увязать с временными нагрузками, положением техники, монтажом постоянных конструкций и порядком последующего демонтажа распорок.

Пример из практики компании: на объекте в Москве при глубине котлована 12 метров и расстоянии около 8 метров до соседнего здания применялась двухъярусная распорная система с обвязочным поясом из сдвоенного двутавра и распорками из стальных труб диаметром 530 мм. По данным наблюдений максимальные горизонтальные перемещения шпунта составили не более 15 мм и остались в пределах контрольных значений, принятых для этого объекта.

Практическая ценность такого примера заключается не в возможности перенести указанные диаметры или число ярусов на другой котлован, а в самой последовательности решений: расчёт воздействия на окружающую застройку, назначение схемы крепления, поэтапная разработка грунта и инструментальный контроль фактических перемещений.

Типичные ошибки при устройстве крепления шпунтового ограждения

Наиболее опасные отклонения связаны не с внешним видом конструкции, а с изменением её расчётной работы. Преждевременное углубление котлована, слабые опорные узлы и отсутствие контроля могут изменить распределение усилий ещё до появления заметных деформаций.

Разработка грунта ниже допустимой отметки до монтажа распорок

Грунт нельзя выбирать ниже отметки, предусмотренной для включения очередного яруса крепления, если такое изменение не подтверждено расчётом. Увеличение свободной высоты шпунтовой стены меняет её деформативность и может существенно повысить изгибающие моменты ещё до завершения следующего технологического этапа.

Особенно внимательно последовательность контролируют в слабых грунтах и рядом с чувствительной застройкой, где даже сравнительно небольшое дополнительное перемещение ограждения способно вызвать перераспределение напряжений в основании соседних сооружений.

Несоответствие фактической последовательности расчётной схеме

Расчётная модель учитывает конкретные стадии: отметку грунта, наличие уже установленных ярусов, временные нагрузки и состояние постоянных конструкций. Если фактическая последовательность отличается от проектной, новую конфигурацию необходимо отдельно проверить, а не считать эквивалентной исходному решению.

Критическим становится не сам факт изменения технологии, а отсутствие инженерной оценки его последствий. Корректировка порядка работ допустима только после проверки усилий, перемещений и устойчивости на изменённой стадии.

Недостаточная несущая способность узлов

Опорные столики, сварные соединения, фасонки и рёбра жёсткости передают значительные сосредоточенные усилия. Недостаточная длина шва, локальная потеря устойчивости стенки профиля или слабое усиление зоны опирания способны нарушить передачу нагрузки даже при достаточном сечении основных элементов.

Поэтому монтажный контроль должен охватывать не только размеры распорок и поясов, но и геометрию узлов, качество сварных соединений, фактическое опирание и соответствие исполнительной схемы проекту.

Отсутствие контроля перемещений

Даже правильно рассчитанное ограждение нуждается в наблюдении, если проектом предусмотрен геотехнический мониторинг. Инструментальные измерения позволяют сопоставлять фактические перемещения шпунта и окружающей застройки с контрольными значениями и оценивать тенденцию ещё до достижения предельного состояния.

При строительстве рядом с существующими объектами результаты мониторинга необходимо рассматривать вместе с оценкой влияния строительства на окружающую застройку, поскольку горизонтальное перемещение стены котлована и осадки соседних оснований связаны общей работой грунтового массива.

Что проверяют перед переходом к следующей стадии разработки

Перед углублением котлована важно подтвердить, что фактическое состояние ограждения соответствует расчётной стадии. Такая проверка связывает проектные решения, монтаж и геотехнический контроль в одну последовательность и снижает риск накопления незамеченных отклонений.

• грунт разработан до предусмотренной проектом отметки и не ниже неё;
• обвязочный пояс смонтирован по проектной геометрии и имеет требуемые опорные узлы;
• распорки, подкосы или анкеры установлены в предусмотренном количестве и включены в работу;
• сварные и болтовые соединения приняты в соответствии с требованиями проекта и производства работ;
• в зоне котлована отсутствуют неучтённые складированные материалы и временные нагрузки у бровки;
• результаты мониторинга не показывают превышения установленных для объекта контрольных значений;
• исполнительная схема соответствует той стадии, которая использовалась в расчёте.

Если хотя бы одно из этих условий не выполнено, дальнейшую разработку грунта следует увязать с проектировщиком и ответственными специалистами. В сложной системе ограждения локальное отклонение способно изменить работу нескольких элементов одновременно, поэтому исправление причины на ранней стадии обычно эффективнее усиления уже деформированной конструкции.

Что определяет надёжность раскреплённого котлована

Надёжность крепления шпунтового ограждения определяется не наличием отдельных распорок или анкеров, а соответствием всей системы расчётной модели. Обвязочный пояс должен корректно распределять усилия, удерживающие элементы — воспринимать предусмотренные нагрузки, узлы — передавать их без локального разрушения, а последовательность разработки грунта — сохранять принятую по стадиям схему работы.

Универсального значения глубины, после которого всем котлованам требуется одинаковое количество ярусов, не существует. Решение зависит от геологии, подземных вод, конструкции ограждения, внешних нагрузок, окружающей застройки и технологии строительства. Поэтому сечения, шаг и отметки элементов одного объекта нельзя напрямую переносить на другой без расчётной проверки.

Компания «БУРИНЖСТРОЙ» выполняет устройство шпунтовых ограждений котлованов, монтаж обвязочных поясов и распорных систем, а также геотехнический контроль в составе работ по объекту. Для консультации по исходным условиям, выбору схемы крепления и расчёту стоимости звоните по телефону +7 (499) 745-96-36 или пишите на zakaz@burinzhstroy.ru.
