Контроль сплошности буронабивных свай: как находят дефекты после бетонирования

Поскольку буронабивная свая формируется непосредственно в грунте, после бетонирования её ствол недоступен для обычного визуального осмотра. Инструментальный контроль позволяет выявить участки с изменённым сечением, включениями постороннего материала, пустотами и другими аномалиями, которые могут возникнуть по длине бетонного ствола.

Контроль сплошности свай решает диагностическую задачу: показывает, есть ли в стволе значимые неоднородности и на какой глубине они расположены. Он не заменяет проверку несущей способности под нагрузкой и сам по себе не определяет, пригодна свая к эксплуатации или нет. Обнаруженную аномалию необходимо интерпретировать с учётом технологии устройства, геологии, исполнительной документации и результатов дополнительных исследований.

Что означает нарушение сплошности сваи

Сплошность характеризует непрерывность бетонного ствола и отсутствие значительных нарушений его геометрии и структуры. Диагностические методы позволяют обнаружить зоны, свойства которых отличаются от основной части сваи, но характер такого отклонения не всегда можно установить по одному измерению.

К потенциально значимым нарушениям относят локальное уменьшение сечения, пустоты, включения грунта или бурового раствора, участки неоднородного бетона и резкие изменения геометрии ствола. Причины связаны как с состоянием скважины, так и с технологией бетонирования: обрушением стенок, накоплением шлама, перерывами подачи бетонной смеси, нарушением работы обсадной трубы или отклонениями при бетонировании методом вертикально перемещаемой трубы.

При бетонировании методом ВПТ нижний конец бетонолитной трубы должен сохранять предусмотренное технологией погружение в свежеуложенную смесь. Если трубу поднимают быстрее, чем растёт уровень бетона, и её нижний конец выходит из массива смеси, в ствол могут попасть вода, буровой раствор или грунт. Это создаёт условия для формирования включений и зон несплошности.

Сплошность и несущая способность — разные характеристики

Дефект сплошности описывает состояние бетонного ствола, тогда как несущая способность характеризует работу сваи под нагрузкой и зависит не только от бетона, но также от длины, диаметра, грунтов по боковой поверхности и под нижним концом, конструкции арматурного каркаса и расчётной схемы фундамента.

Поэтому испытания свай под нагрузкой и диагностика сплошности дополняют друг друга, но не являются взаимозаменяемыми. Свая может не иметь выраженных дефектов ствола и при этом не подтвердить требуемую работу под нагрузкой; возможна и обратная ситуация, когда диагностическая аномалия требует оценки, но не приводит автоматически к браковке элемента.

Какими методами проверяют сплошность свай

Для диагностики применяют несколько неразрушающих методов, основанных на регистрации упругих волн, прохождении ультразвукового сигнала или тепловыделении твердеющего бетона. Выбор зависит от конструкции сваи, её диаметра и длины, наличия заранее установленных измерительных каналов, возраста бетона и требуемой детализации результата.

Сейсмоакустический метод

Сейсмоакустический метод, или метод низкочастотного удара, основан на регистрации отклика сваи на механический импульс. По подготовленному оголовку наносят удар, после чего датчик фиксирует распространение и отражение упругой волны от нижнего конца сваи и участков, где изменяется акустическое сопротивление ствола.

По форме сигнала оценивают расчётную длину сваи и наличие аномальных зон по глубине. Метод удобен тем, что не требует заранее устанавливать трубы в арматурный каркас и может применяться к уже изготовленным сваям после соответствующей подготовки оголовка.

При этом результат зависит от отношения длины сваи к её поперечному размеру, акустических свойств окружающих грунтов, качества контакта датчика с бетоном и характера самого нарушения. Для длинных свай и аномалий вблизи нижнего конца интерпретация сигнала может быть затруднена, поэтому сейсмоакустический контроль нельзя считать одинаково информативным для любых конструкций и условий.

Межскважинный ультразвуковой контроль

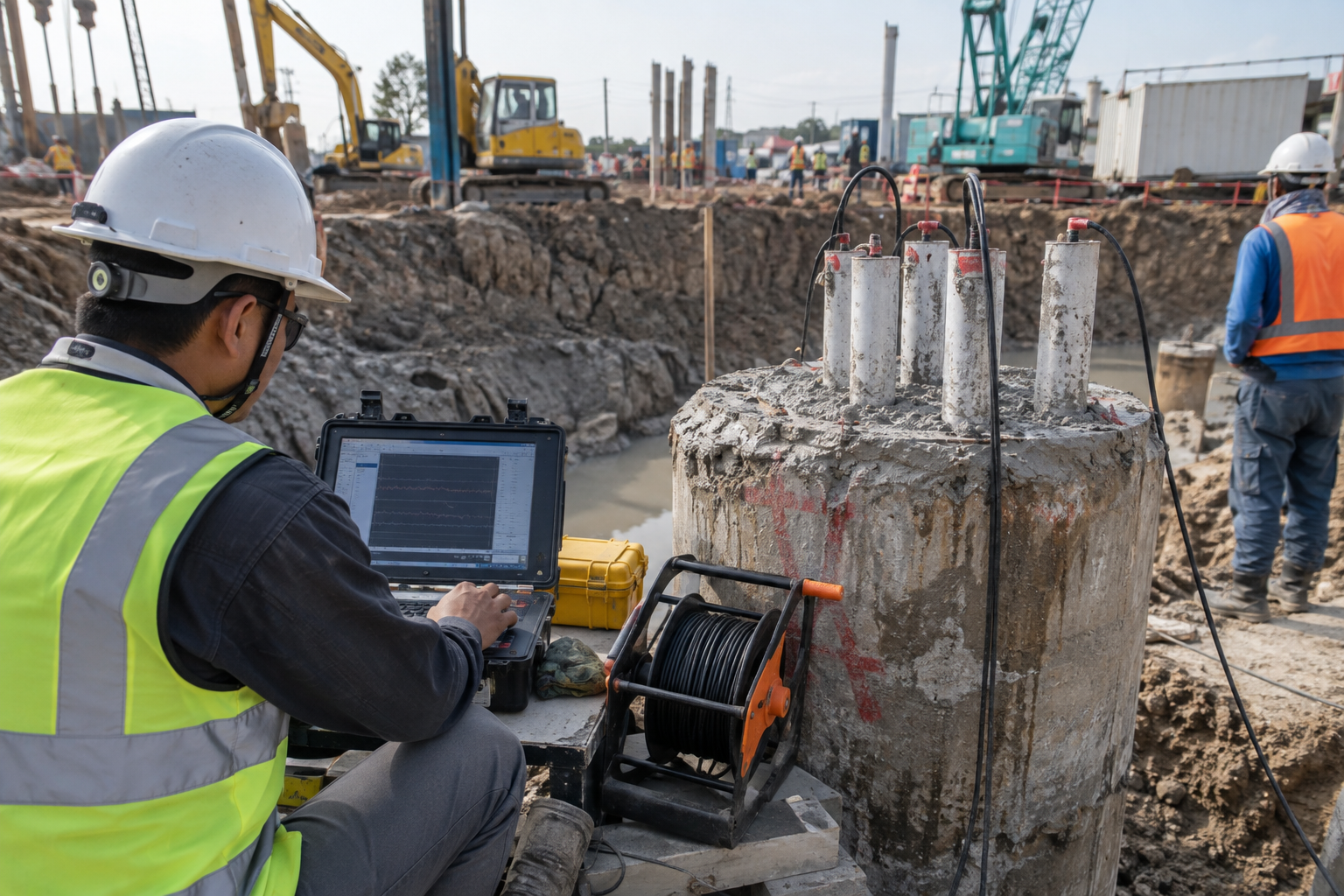

Межскважинный ультразвуковой метод позволяет исследовать бетон между заранее установленными в каркасе трубами доступа. Передатчик и приёмник перемещают по трубам на согласованных отметках, регистрируя время прохождения, скорость и затухание сигнала на разных глубинах.

Локальное изменение акустических параметров рассматривают как аномалию относительно нормального участка исследуемой сваи. Такой сигнал может быть связан с неоднородностью бетона, включением постороннего материала, изменением сечения или другим нарушением, однако сам результат ультразвукового измерения не устанавливает природу дефекта без дополнительной инженерной интерпретации.

Метод особенно информативен для буронабивных свай большого диаметра, поскольку позволяет получать данные по нескольким направлениям внутри ствола. Трубы доступа необходимо предусмотреть ещё при изготовлении арматурного каркаса, поэтому провести стандартное межскважинное исследование готовой сваи без таких каналов невозможно. Требования ГОСТ Р 71039-2023 распространяются на сваи диаметром от 500 мм; испытания проводят после достижения бетоном необходимого состояния, предусмотренного стандартом.

Термометрический метод

Термометрический контроль использует тепловыделение цемента при твердении бетонной смеси. Датчики, размещённые вдоль арматурного каркаса, регистрируют изменение температуры по высоте и сечению сваи, после чего распределение теплового поля сопоставляют с ожидаемой геометрией бетонного ствола.

Локальное уменьшение температуры может указывать на недостаток бетонной массы в исследуемой зоне, а повышенное тепловыделение за пределами ожидаемого профиля — на увеличение фактического сечения. Интерпретация выполняется с учётом расположения датчиков, диаметра сваи, состава бетона и условий теплообмена с грунтом.

Термометрические измерения проводят в период твердения бетона, когда температурное поле достаточно выражено для анализа. Конкретные сроки задаются программой испытаний и зависят от динамики тепловыделения, поэтому универсальная формулировка «через несколько часов после бетонирования» для всех свай некорректна.

Как выбрать метод контроля сплошности

Метод выбирают не по принципу «точнее — лучше», а по тому, какие исходные условия есть на объекте и какую неопределённость необходимо снять. Для уже изготовленной сваи без измерительных каналов обычно рассматривают методы, доступные с оголовка; для крупных свай с заранее установленными трубами можно получить более детальную межскважинную картину.

Если один метод показывает выраженную или неоднозначную аномалию, программу обследования можно дополнить другим способом диагностики. Такое решение принимают не формально, а исходя из того, какую информацию необходимо подтвердить: глубину нарушения, его пространственную протяжённость, состояние бетона или возможное влияние на работу сваи.

Диагностическая аномалия не равна автоматически доказанному дефекту. Изменение сигнала показывает участок, который отличается от нормальной части ствола, но инженерное решение принимают после проверки повторяемости результата, анализа технологии устройства сваи и, при необходимости, дополнительных исследований.

Сколько свай необходимо проверять

Объём контроля задают рабочей документацией, программой испытаний и требованиями нормативных документов с учётом технологии устройства свай. Для объекта может предусматриваться сплошной контроль определённой группы элементов либо выборочная диагностика, если такой подход допускается проектными и нормативными требованиями.

СП 45.13330.2017 для свай, устраиваемых непосредственно в грунте, предусматривает выборочный контроль длины и сплошности ствола неразрушающими методами в объёме 20% от общего числа свай. Качество и однородность бетона по полной длине контролируют в объёме 10% свай, если проектом не установлены более строгие требования.

Отдельный подход применяется к сваям, при изготовлении которых зафиксировано нарушение технологии. Такие элементы нельзя включать в обычную статистическую выборку: необходимость и объём их проверки определяются с учётом фактического отклонения и требований проекта.

Проект может назначать более широкий контроль для ответственных сооружений, сложных грунтовых условий, крупных диаметров, высокой концентрации нагрузок или других факторов риска. Нормативный минимальный объём поэтому не следует воспринимать как универсально достаточный для любого объекта.

Когда проводят контроль

Срок исследования зависит от физического принципа выбранного метода. Контроль должен выполняться тогда, когда бетон и измерительная система уже позволяют получить интерпретируемый результат, но конкретные требования различаются для сейсмоакустических, ультразвуковых и термометрических измерений.

Для межскважинного ультразвукового контроля ГОСТ Р 71039-2023 предусматривает проведение испытаний после набора бетоном требуемого состояния, в том числе не ранее установленного стандартом срока после бетонирования. Перед измерением трубы доступа проверяют на проходимость и заполняют контактной жидкостью в соответствии с принятой методикой.

Подготовка начинается значительно раньше самих измерений. В рамках технологии устройства буронабивных свай трубы для межскважинного контроля или датчики термометрии необходимо закрепить на арматурном каркасе до его установки и бетонирования, сохранив проектное положение измерительных элементов по всей длине.

Повышенное внимание требуется к сваям, при устройстве которых были зафиксированы перерывы бетонирования, проблемы с подачей смеси, отклонения в работе ВПТ, обрушение стенок скважины, необычное изменение расхода бетона либо другие обстоятельства, способные повлиять на формирование ствола.

Что означает обнаруженная аномалия

Результат неразрушающего контроля следует трактовать как диагностическую информацию, а не как готовое решение о состоянии фундамента. Один и тот же характер сигнала может иметь несколько причин, поэтому важно учитывать глубину аномалии, её протяжённость, повторяемость при повторном измерении и связь с событиями, зафиксированными во время устройства сваи.

Например, изменение ультразвукового сигнала может быть связано как с локальной неоднородностью бетона, так и с особенностями измерительного канала. Сейсмоакустическая аномалия также требует анализа формы сигнала, условий распространения волны и геометрии конструкции. Поэтому результат сопоставляют с журналами бетонирования, фактическим расходом смеси, отметками обсадных труб, данными бурения и другой исполнительной документацией.

Особенно важно разделять факт обнаружения аномальной зоны и оценку её влияния на несущую способность. Последняя требует расчётного анализа, а в отдельных случаях — дополнительных статических или динамических испытаний свай, которые назначают с учётом конструкции фундамента и характера выявленного нарушения.

Что делать после обнаружения аномалии

Обнаруженная аномалия не означает автоматическую замену сваи. Задача следующего этапа — установить, воспроизводится ли результат, насколько достоверно определено положение проблемной зоны и способно ли предполагаемое нарушение повлиять на предусмотренную проектом работу элемента.

Инженерная оценка обычно проходит последовательно, чтобы решение основывалось не на одном графике или числовом показателе, а на совокупности независимых данных.

1. Проверяют воспроизводимость результата. Повторяют измерение тем же методом, оценивают качество исходного сигнала и исключают очевидные помехи, связанные с подготовкой оголовка, каналами доступа или измерительным оборудованием.
2. Сопоставляют аномалию с исполнительной документацией. Анализируют журналы бурения и бетонирования, фактический расход бетонной смеси, движение обсадной и бетонолитной труб, перерывы работ и особенности грунтов на соответствующей глубине.
3. При необходимости применяют дополнительный метод. Его выбирают так, чтобы получить недостающую информацию о положении, размерах или характере аномальной зоны, а не просто повторить исследование другим прибором.
4. Оценивают влияние предполагаемого нарушения на работу сваи. Проектировщик сопоставляет результаты диагностики с расчётной схемой, положением дефекта, действующими усилиями и запасами несущей способности.
5. Принимают техническое решение. В зависимости от результата сваю могут принять без усиления, включить в программу дополнительного контроля, проверить нагрузочным испытанием, усилить фундамент дополнительными элементами либо разработать индивидуальное решение по восстановлению или исключению сваи из расчётной схемы.

Последовательность может меняться в зависимости от объекта, однако принцип остаётся одинаковым: сначала подтверждают диагностический сигнал и устанавливают его инженерное значение, а уже затем принимают конструктивное решение. Это позволяет избежать как необоснованной браковки исправных свай, так и формального принятия элемента с действительно значимым нарушением.

Что определяет достоверность контроля

Точность диагностики зависит не только от выбранного метода. Существенное значение имеют подготовка сваи, исправность и калибровка оборудования, расположение измерительных каналов, квалификация специалиста, качество исходного сигнала и полнота сведений о технологии производства работ.

Наиболее информативен контроль, который предусмотрен ещё на стадии проектирования свайного поля. Тогда можно заранее определить объём исследований, заложить трубы или датчики в выбранные элементы, установить критерии оценки результатов и связать диагностические данные с журналами бурения и бетонирования.

Поэтому контроль сплошности следует рассматривать как часть общей системы качества свайных работ, а не как изолированную проверку готового бетона. Чем точнее согласованы технология устройства, исполнительная документация и программа исследований, тем меньше неопределённости остаётся при интерпретации выявленных аномалий.
